1，背照式技術（Gen1架構）

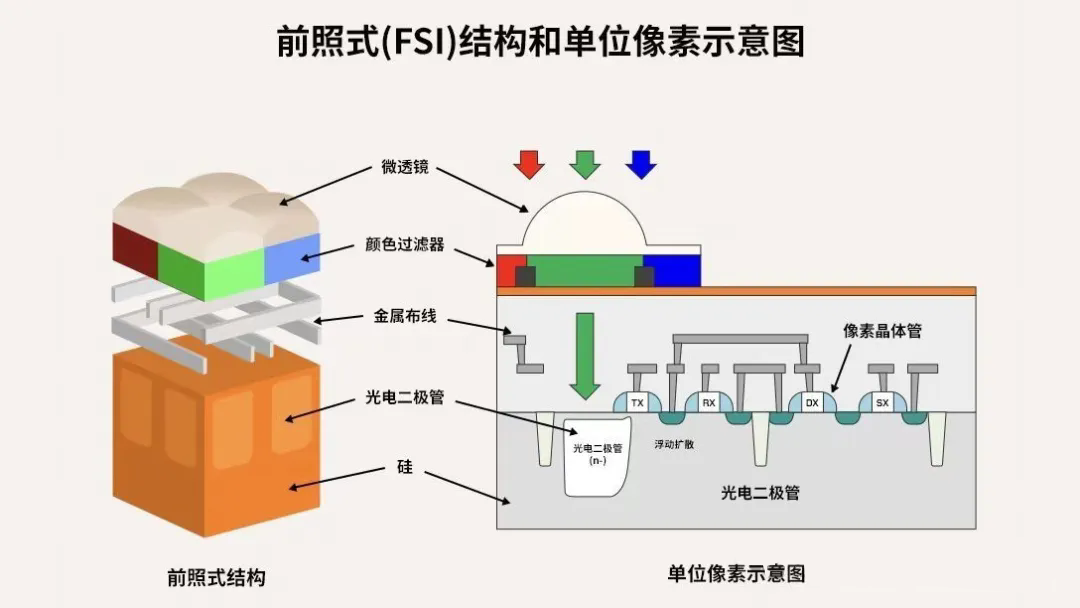

前照式的CMOS圖像傳感器中，當光經過微透鏡和顏色過濾器后還要經過金屬布線層，才能到達光電二極管處并開始累積光生電子。

在光電二極管的旁邊還有負責臨時存儲光生電子的區域，于是為了防止存儲區域中的電荷信號漏光便有了“遮光罩”的設計，而那些金屬布線層正是位于這個遮光罩的上面。

也就是說，由于這個遮光罩是一定要存在的，所以金屬布線層設計在其上面就可以充分利用像素內之縱向空間，而這就是前照式結構的優點。

但是隨著2005年后，諾基亞和索尼愛立信都在手機鏡頭上互飆像素量，手機CMOS傳感器的總像素量就變得越來越高了。

于是在手機傳感器的底緩慢變大之情況下，像素尺寸就變得越來越小，這時候前照式結構的缺點便開始顯現出來。

首先就是金屬布線層在受到光照時會產生反射現象，本來像素尺寸越小進光量就越小，有了光損后劣勢就更明顯了。

然后就是衍射這個棘手問題了，因?yàn)榻饘俨季€(xiàn)層所覆蓋區域其比例是保持不變的，所以隨著像素尺寸的縮小光通道就會變得越來越窄。

當光通過的區域變小后衍射現象就會增強，最終這個衍射影響便會結合金屬布線層的反射影響，讓旁像素受到嚴重光串?dāng)_而使圖像中的顏色混合在一起。

而根據衍射計算公式可以知道（下圖所示），若要改善單個區域的衍射問題，就必須縮短微透鏡到光電二極管的距離。

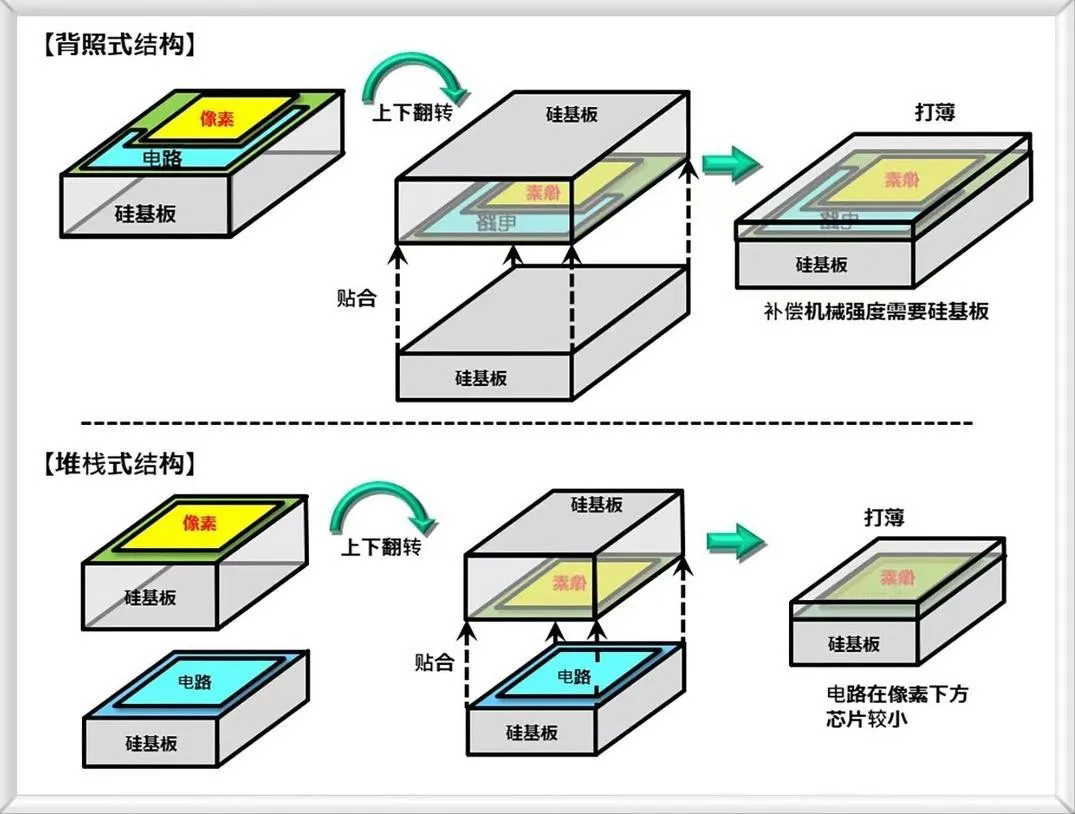

此時若先在形成光電二極管的一側制作所有電路部分，然后將晶圓翻轉倒置在基板上，接著將上面硅層打薄再覆蓋彩色濾波片和微透鏡，于是便有了背照式結構。

這樣其既可以消除前照式結構中金屬布線層造成的衍射干擾，又能解決金屬布線層因反射而造成的光損問題，從而得以在同一大小像素條件下大幅提高量子效率和進光量！

另外由于金屬布線層被轉移到了背面，這樣就可以毫無顧忌地拓展電路規模，從而大幅提升傳感器的讀取速度——借此實現更高速的連拍和更高清的視頻錄制！

2，堆棧式技術（Gen2架構）

雖然背照式技術在2007年已由豪威對外展示了樣品，但真正將基于該技術產品量產的CIS廠家卻是索尼，只不過索尼先量產并商業化的都是一些相機傳感器。

所以最終率先在手機上應用這個技術的還是豪威傳感器，而其所對應的手機便是蘋果在2010年發布的一代傳奇型號 iPhone4。

但此時索尼的工程師們?cè)诠綜IS業務蓬勃發展的同時，還在開發事關制造成本的新工藝，最終經歷了兩年開發歷程的業界首款堆棧式傳感器，便在2011年正式量產！

那么堆棧式技術，是怎么降低傳感器制造成本的呢？答案就是小型化。因?yàn)橐黄A上能夠切出的產品數量越多，那么良率就越高，同時邊緣損耗也會因此而變少。

此外隨著手機影像的發展，其對于傳感器處理性能之需求也日漸增長——這樣就得增加處理回路的晶體管數量，簡而言之就是得提高制程，從而在同等面積內容納更多的晶體管。

但尷尬的是與處理回路處于同一層的像素區域，對制程工藝卻并不“感冒”（與像素尺寸有關），這時若采用堆棧式工藝便可將像素層和電路層分開而避免此問題。

此外，處理回路基于自身單層的“獨棟別墅”其規模便得到了大幅擴張！從而得以配置性能更強、功耗更低的圖像信號處理器以及配套電路，并實現硬件級HDR以及慢動作拍攝等功能。

這時候若不需要考慮成本向的小型化需求，那么分離出電路層的像素層便可在原處理回路區域種植更多像素，從而在像素尺寸不變的情況下實現“高畫質”。

以上就是堆棧式技術，所帶來的多功能、小型化或高畫質等特性；而且在堆棧式分離電路層的基礎上，由于像素層依然可以采用背照式技術，所以之前背照式的優點也得以全部繼承！

3，進階版堆棧式技術

堆棧式技術的像素層與電路層方案，最初是采用硅通孔技術即 TSV 將兩層連接在一起，這個方案需要在像素層的三邊設置獨立的 TSV 連接層，也就是說小型化做得還不夠徹底。

于是在出貨量連年大增的情況下，索尼于2015年又業界首創了基于 Cu-Cu 連接（銅互聯）之 DBI 混合鍵合技術，這樣就不再需要 TSV 連接層從而實現更進一步的小型化。

此外，這個技術還有更短的互聯距離和更高的互聯密度等優勢，基于此便可提高傳感器的讀出速度。而且該技術無需針對每顆Die進行單獨互聯，所以其生產效率也有飛躍式提升！

這個基于 DBI 混合鍵合的堆棧式技術就是索尼Gen3架構了，后來于2018年索尼又在Gen3架構的基礎上，展示了基于像素級銅互聯的像素直連技術——而這就是索尼的Gen5架構。

Gen5架構之所以能夠?qū)崿F(xiàn)，皆是得益于 DBI 混合鍵合技術持續進步所帶來的銅互聯間距之不斷縮小，最終得以實現將像素層和電路層所需要的銅互聯連接端子直接嵌入硅片之中。

這樣便可實現上層任意一個像素都能和下層邏輯電路進行直接鍵合高速連接，并直接省去之前分布于四邊的銅互聯電路連接區域，于是便成就了最極致的傳感器高速化和小型化！

實際上在Gen5架構出現之前的2017年，索尼還業界首發了基于三層堆棧式技術的Gen4架構，直接在傳感器中加入了容量高達1GB的DRAM層。

有了這個超大緩存載體的存在，那么就可將處理電路的層數增多以實現高速讀出，從而在拍攝高速運動物體時實現最小失真度的靜止圖像，并支持1080P的1000fps慢動作視頻拍攝。

不過Gen4架構依然是 TSV 技術的產物，于是在2019年索尼又推出了基于 DBI 混合鍵合技術的三層堆棧式技術，這便是傳說中的Gen6架構。

4，雙層晶體管技術

雖然上述的四種進階版堆棧式技術優點很多，但其中唯一在手機端被堅持用下來的只有Gen3架構；例如蘋果2017年的iPhone8系列主攝傳感器，就開始引入該技術并一直沿用至今。

有趣的是，這些技術三星手機大部分都用過，只不過其另有圖謀。例如S7和S8時代的Gen3架構，S9、S10時代的Gen4架構，以及S20、S21時代的Gen6架構。

這種合作的深度在業界十分罕見，因此索尼手機出貨量那么稀少結果卻能用上三星的M系列屏幕，基本就能解釋通了。不過三星后面卻只玩自己的傳感器，索尼瞬間成了“牛夫人”。

包括索尼在2021年尾開發成功的雙層晶體管技術，縱使國產手機品牌和蘋果手機都有零星采用，但三星依然不為所動，還是在頂級旗艦 S24 Ultra 上沿用其自家的旗艦傳感器HP2。

當然三星這么強勢也是有底氣的，因?yàn)槠鋺{借自身的先進半導體工藝制造能力，不僅大力發展ISOCELL技術還在超高像素路線方面走得最遠，從而得以在傳感器技術領域自成一派。

不過索尼在傳感器技術領域之霸主地位還是不能撼動的，例如其最新的雙層晶體管技術就是基于堆棧式理念而開發的指引未來之作，只可惜因?yàn)榱悸实秃统杀靖叨鴷簳r(shí)難以普及。

至于雙層晶體管的技術原理其實就是針對像素層的又一次分層堆棧，將原先和光電二極管、傳輸晶體管同一層的三種像素晶體管單獨分離出來，從而順利實現分層結構優化。

其中，光電二極管層在更充?？臻g基礎上可大幅拓展光子容量，并同比例拓展傳輸晶體管的傳輸效率和浮置單元的滿阱容量，簡單說就是擴大了代表可成像的明暗差范圍之動態范圍。

同時，像素晶體管層的放大晶體管基于分層后之充?？臻g尺寸也得以做大，這樣經其讀出的轉換增益值便可得到更上一層樓的放大效益，從而顯著減少暗光環境下產生的噪點。

以首發雙層晶體管技術的索尼IMX888（亦名為L(zhǎng)YT-T808）為例，其像素四合一滿阱容量就高達40000e！而一英寸的IMX989其像素四合一滿阱容量也就48000e而已。

也就是說，IMX888以?xún)H為IMX989一半的像素尺寸，就實現了后者83%的滿阱容量！結合提升非常顯著的前端降噪能力，在底沒增大的基礎上進一步挖掘出了縱向堆棧的巨大潛力。

另外從IMX888的橫截面透視圖中可以看出，連接電路層所基于的還是Gen3架構之 DBI 混合鍵合技術，但連接光電二極管層和像素晶體管層所基于的卻是 TSV 技術。
